Sut mae Systemau Rheoli Arddangos LED yn Gweithio Mewn Gwirionedd: Dadansoddiad Ymarferol i Unrhyw Un Sy'n Chwilfrydig am y Dechnoleg

Helo bawb, os ydych chi erioed wedi syllu ar hysbysfwrdd LED enfawr yn fflachio hysbysebion, neu wedi gwylio llwyfan cyngerdd yn goleuo gyda waliau fideo clir, mae'n debyg eich bod wedi meddwl tybed: sut mae system rheoli arddangos LED yn gwneud i bopeth ddigwydd mewn gwirionedd? Nid yw'n hud-mae'n gymysgedd clyfar o galedwedd, meddalwedd, a pheth peirianneg glyfar sy'n troi data crai yn ddelweddau bywiog.

Heddiw, rydyn ni'n plymio'n ddwfn i systemau rheoli arddangos LED- beth ydyn nhw, sut maen nhw'n cael eu hadeiladu, y technolegau allweddol dan sylw, a pham maen nhw'n bwysig ym myd arwyddion digidol heddiw. Byddwn yn ei gadw'n syml, fel ein bod yn sgwrsio dros goffi, ond yn llawn manylion go iawn. A chan fod ein tîm yn Minghua Display yn arbenigo mewn arddangosfeydd LCD arferol (meddyliwch am sgriniau wedi'u teilwra ar gyfer defnydd diwydiannol, meddygol neu fasnachol), byddwn yn cyffwrdd â sut mae'r egwyddorion hyn yn gorgyffwrdd â thechnoleg LCD hefyd-oherwydd weithiau nid LED yw'r ateb gorau o gwbl.

Gadewch i ni ddechrau o'r pethau sylfaenol.

Yn greiddiol iddo, system rheoli arddangos LED (a elwir weithiau yn rheolydd LED, cerdyn rheoli, neu dim ond "ymennydd" y sgrin) yw'r combo caledwedd a meddalwedd sy'n cymryd eich cynnwys-delweddau, fideos, testun-ac yn gwneud yn siŵr bod pob picsel LED unigol yn goleuo ar yr amser cywir, gyda'r disgleirdeb a'r lliw cywir.

Meddyliwch amdano fel hyn: dim ond bylbiau golau bach mewn grid enfawr yw'r LEDs eu hunain. Heb reolaeth, maen nhw'n ddiwerth. Mae'r system reoli yn derbyn signalau (gan gyfrifiadur, chwaraewr cyfryngau, neu hyd yn oed porthiant byw), yn eu prosesu, yn storio fframiau os oes angen, ac yna'n gyrru'r LEDs fesul rhes neu mewn araeau i greu'r llun.

Mae systemau modern yn perthyn i ddau brif gategori:

• Rheolaeth gydamserol:-amser real, perffaith ar gyfer digwyddiadau byw, cyngherddau, neu unrhyw beth sydd angen dim oedi. Mae'n adlewyrchu'n union beth sydd ar sgrin eich cyfrifiadur.
• Rheolaeth asynchronous: Modd all-lein-llwytho cynnwys unwaith (fel hysbysebion neu amserlenni), ac mae'n chwarae'n annibynnol. Gwych ar gyfer hysbysfyrddau, arwyddion manwerthu, neu fyrddau gwybodaeth.

O'r hyn yr ydym wedi'i weld yn y diwydiant (ac o dunelli o chwiliadau y mae pobl yn eu hoffi "System rheoli arddangos LED sut mae'n gweithio"), mae'r rhan fwyaf o bobl eisiau gwybod y bensaernïaeth: sut mae data'n llifo o fewnbwn i picsel.

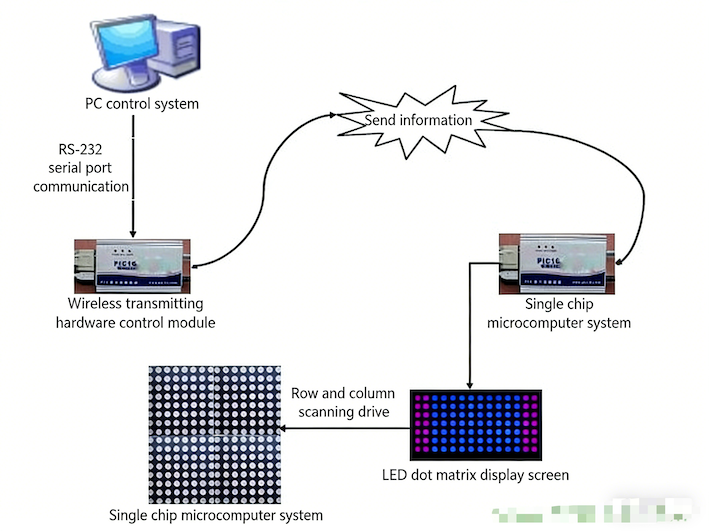

Mae gan system rheoli arddangos LED nodweddiadol y prif ddarnau hyn yn gweithio gyda'i gilydd:

1. Ffynhonnell Cynnwys- Eich cyfrifiadur personol, gliniadur, prosesydd fideo, neu hyd yn oed gweinydd cwmwl.

2. Cerdyn Anfon / Trosglwyddydd- Yn agos at y ffynhonnell. Mae'n cydio yn y signal fideo (HDMI, DVI, DP, ac ati), yn ei brosesu, ac yn ei anfon dros geblau hir (Ethernet neu ffibr yn aml) i'r arddangosfa.

3. Cardiau Derbyn- Un (neu fwy) fesul cabinet/modiwl yn y sgrin LED. Mae'r rhain yn dadgodio'r data, yn ei fapio i bicseli penodol, yn trin disgleirdeb / graddfa lwyd, ac yn anfon signalau gyriant i'r LEDs.

4. Gyrwyr LED ICs- Mae'r sglodion yn union ar y modiwlau sy'n rheoli cerrynt i bob LED ar gyfer lliw a disgleirdeb (PWM ar gyfer graddlwyd yn gyffredin).

5. Cyflenwadau Pŵer a Cheblau- Pŵer sefydlog a llinellau data glân- hynod bwysig i osgoi fflachio neu newidiadau lliw.

6. Meddalwedd Rheoli- Y rhan -cyfeillgar i ddefnyddwyr. Mae rhaglenni'n caniatáu ichi olygu cynnwys, amserlennu rhestri chwarae, addasu disgleirdeb yn seiliedig ar olau amgylchynol, neu hyd yn oed fonitro'r sgrin o bell.


Mae'r llif data yn syml: Mewnbwn → Prosesu (graddio, cywiro lliw) → Trosglwyddo → Dosbarthu i gardiau derbyn → Pixel{0}}gyriant lefel → Goleuwch!

Ar gyfer gosodiadau llai, fel arwyddion testun, efallai mai dim ond cerdyn rheoli syml sydd gennych gyda mewnbwn cerdyn USB/SD. Ar gyfer waliau fideo mawr, mae'n systemau cydamserol llawn gyda phroseswyr fideo yn trin 4K neu uwch.

Un o'r rhannau cŵl (a mwyaf chwiliedig) yw dulliau sganio. Nid yw LEDs yn cael eu goleuo i gyd ar unwaith-mae gormod o bŵer-yn newynog. Yn lle hynny, rydym yn sganio rhesi neu golofnau yn gyflym.

• Sganio statig(1/1): Mae pob picsel yn cael rheolaeth uniongyrchol. Y disgleirdeb a'r ansawdd gorau, ond yn ddrud ar gyfer sgriniau enfawr.

• Sganio deinamig(fel 1/8, 1/16, 1/32): Yn goleuo rhesi lluosog mewn dilyniant cyflym iawn (cannoedd o weithiau yr eiliad). Yn arbed pŵer a chost, ond gall achosi ychydig o golled disgleirdeb os na chaiff ei wneud yn iawn.


Mae "arae" modern neu reolaeth ddosranedig (o'i gymharu â hen system ganolog) yn rhoi hwb i gyfraddau adnewyddu i 120Hz+, graddlwyd i lefelau 1024+, ac yn lleihau colled pŵer yn ddramatig o 30-40% mewn hen systemau i 8-10% nawr. Mae hynny'n golygu sgriniau mwy disglair neu filiau ynni is - arbedion gwirioneddol ar gyfer gosodiadau mawr.

Er enghraifft, ar sgrin lliw llawn awyr agored fawr, gall newid i reolaeth arddull arae arbed 20%+ ar bŵer. Rydym wedi crensian niferoedd tebyg ar gyfer cleientiaid, ac mae'n adio'n gyflym dros y blynyddoedd.

Mae pobl sy'n chwilio am "egwyddorion system rheoli arddangos LED" yn aml yn taro'r uwchraddiadau hyn:

• Adnewyddu uchel a graddlwyd- Dim cryndod, fideo llyfn, gwir-i-lliwiau bywyd.
• Canfod a graddnodi picsel sengl- Auto-canfod LEDs marw, neu gywiro drifft disgleirdeb/lliw dros amser (LEDs heneiddio'n wahanol-glas yn pylu gyflymaf).
• Technoleg arbed ynni- Mae sganio gwell yn golygu llai o wastraff cyfredol.
• LVDS neu -drosglwyddiad cyflym- Yn lleihau colli signal dros bellter, yn cadw popeth wedi'i gysoni heb unrhyw flociau lliw.

Ochr meddalwedd: Mae offer golygu yn gadael i chi luniadu, teipio testun, ychwanegu effeithiau (sgroliwch, fflach), rhagolwg, a swp-lanlwytho sgriniau lluosog. Mae cyfathrebiadau di-wifr neu gyfresol (RS232/485) yn ymdrin â llwytho i fyny mewn systemau hŷn; nawr mae'n Ethernet/WiFi/cwmwl yn aml.

Dyma lle mae'n dod yn ddiddorol. Er bod LED yn rheoli gofodau awyr agored/hysbysebu mawr (disgleirdeb uchel, meintiau enfawr), mae LCD yn dal i fod yn bennaf dan do-ciosgau meddwl, monitorau meddygol, HMIs diwydiannol, neu bwynt-o-derfynellau gwerthu. Mae LCD yn cynnig gwell dwysedd picsel, ôl-oleuadau cyson, a chost is yn aml ar gyfer meintiau llai i-ganolig.

YnArddangosfa Minghua, rydym yn arbenigo mewn arddangosiadau LCD personol -o fodiwlau UART bach 2.8" i baneli disgleirdeb uchel mawr gyda chyffyrddiad capacitive. Angen golau'r haul-TFT LCD darllenadwy? Rydym yn addasu disgleirdeb, rhyngwynebau (MIPI, LVDS, RGB), gwydr gorchudd, neu hyd yn oed gwasanaethau llawn gyda chyffyrddiad PCAP.

• Yn wahanol i'r pethau sydd oddi ar y silff, mae ein dull personol yn golygu:
• Maint a datrysiad union i gyd-fynd â'ch lloc.
• Rhyngwynebau wedi'u teilwra (UART ar gyfer rheolaeth MCU syml, neu HDMI ar gyfer fideo).
• Triniaethau arbennig: gwrth-lacharedd, gwrth-ddŵr, ystod tymheredd eang.
• Prototeipio cyflym-weithiau mewn dyddiau.

Os yw'ch prosiect yn cynnwys arddangosfeydd gwybodaeth, dangosfyrddau, neu systemau wedi'u mewnosod, gallai LCD wedi'i deilwra gennym ni berfformio'n well na setiad LED generig o ran pŵer, eglurder neu integreiddio.

Rydym wedi helpu cleientiaid mewn cyfnewid meddygol, modurol a manwerthu i LCDs wedi'u teilwra a thorri costau tra'n hybu dibynadwyedd.

P'un a yw'n LED neu LCD, y system reoli yw'r hyn sy'n troi criw o bicseli yn rhywbeth ystyrlon. Ar gyfer LED, mae'n ymwneud â sganio cyflym, adnewyddu uchel, a gyrru effeithlon i drin penderfyniadau enfawr heb doddi cyflenwadau pŵer.

Mae'r dechnoleg wedi dod yn bell-Mae Tsieina bellach yn arwain cynhyrchu byd-eang, ond mae arloesedd yn gwthio ffiniau o hyd (Mini/Micro LED unrhyw un?).

Os ydych chi'n adeiladu prosiect ac yn crafu'ch pen dros systemau rheoli arddangos LED neu'n meddwl y gallai arddangosfa LCD arferol fod yn ffit yn well, gollyngwch linell atom yn Minghua Display. Rydym yn hapus i sgwrsio am fanylebau, anfon samplau, neu daflu syniadau am eich union anghenion.
