Archwilio Integreiddiad Sgrin Gyffwrdd TFT LCD gyda Byrddau HDMI: Plymio'n Ddwfn Ymarferol - Gwybodaeth

Yn 2026, mae mwy a mwy o systemau gwreiddio, AEM diwydiannol, rheolwyr cartrefi craff, terfynellau meddygol, peiriannau POS, a phrosiectau arwyddion digidol yn cael gwared ar ryngwynebau perchnogol cymhleth o blaid cysylltedd HDMI syml. Pam? Mae HDMI ym mhobman-plygiwch yn syth i mewn i gyfrifiadur personol, Raspberry Pi, mini-PC, blwch Android, neu unrhyw chwaraewr cyfryngau, ac rydych ar waith gyda fideo a sain heb yrwyr personol na newidiadau amser ffyslyd.

Ond dyma'r realiti y mae'r rhan fwyaf o beirianwyr yn ei daro'n eithaf cyflym: nid yw taro monitor TFT LCD safonol neu sgrin gyffwrdd ar ffynhonnell HDMI bob amser yn blygio-a-chwarae gwynfyd. Mae'r sgriniau oddi ar y silff yn aml yn dod gyda rhyngwynebau RGB, MIPI, LVDS, neu SPI, felly bydd angen addaswyr neu fyrddau trawsnewid arnoch yn y pen draw. Mae hynny'n ychwanegu haenau: sŵn signal, anghysondebau amseru, gwrthdaro rhwng gyrwyr cyffwrdd, swmp ychwanegol, materion gwres, a dadfygio diddiwedd. Eisiau panel awyr agored disgleirdeb uchel, cymhareb agwedd rhyfedd, neu faneg-gyffwrdd mewn lloc garw? Pob lwc dod o hyd i fersiwn HDMI parod sy'n ffitio.

Y newyddion da? Nid oes rhaid i integreiddio sgrin gyffwrdd TFT â HDMI fod yn boenus. Pan fyddwch chi'n mynd yn arferiad gyda phartner gweithgynhyrchwyr TFT LCD sy'n adeiladu'r HDMI yn iawn, mae llawer o'r cur pen hynny'n diflannu. Gadewch i ni ddadansoddi'r ffyrdd cyffredin y mae pobl yn gwneud yr integreiddio hwn, eu manteision-masnach byd go iawn, a pham mae dull wedi'i deilwra fel arfer yn ennill ar gyfer prosiectau difrifol.

Dyma sut mae'r rhan fwyaf o dimau yn ei drin heddiw, gyda manteision / anfanteision gonest yn seiliedig ar yr hyn sy'n digwydd mewn gwirionedd mewn prototeipiau a chynhyrchu:

1.Diffodd-y-Modiwlau Silff HDMI TFT (Plygiwch-a-Play Kits)

Mae'r rhain yn unedau cyflawn-monitor TFT + wedi'u hadeiladu-mewn bwrdd gyrrwr HDMI, yn aml 7" i 10.1", weithiau hyd at 15". Mae brandiau'n eu cynnig ar gyfer Raspberry Pi, gosodiadau gemau, neu giosgau cyflym.

Manteision: Mae gosodiad cyflym iawn, dim sodro, cyffwrdd fel arfer yn gweithio allan o'r bocs trwy USB.
Anfanteision: Meintiau/penderfyniadau/disgleirdeb cyfyngedig. Mae Touch yn PCAP sylfaenol (yn anaml iawn mae maneg/gwlyb wedi'i optimeiddio â llaw). Dim llwybr hawdd ar gyfer siapiau wedi'u teilwra, disgleirdeb hynod-uchel (1500+ nits), tymheredd llydan ({8}}30 gradd i +85 gradd ), neu garwder â sgôr IP. Mae prisiau'n mynd yn hyll ar raddfa hefyd.
Gorau ar gyfer: DIY, prawf{0}o-cysyniad, neu -gyfrol isel-dangosiadau defnyddwyr.

2.Ychwanegu-Ar Fyrddau Trawsnewid HDMI (HDMI i LVDS/RGB/MIPI)

Cymerwch eich hoff banel TFT, prynwch HDMI trydydd parti i addasydd rhyngwyneb brodorol, weiren ef i fyny.

Manteision: Yn gadael i chi ddefnyddio bron unrhyw banel TFT LCD yr ydych yn ei hoffi.
Anfanteision: Mae stac bwrdd aml--yn golygu mwy o bwyntiau o fethiant-mae cywirdeb signal yn disgyn dros geblau, sŵn EMC yn ymgripio i mewn, cyffwrdd I2C/USB yn gallu gwrthdaro ag amseriad HDMI, gwres yn cronni, dyluniad lloc yn mynd yn flêr. Gall difa chwilod fwyta wythnosau.
Gorau ar gyfer: Profion unwaith yn unig neu pan fyddwch chi'n sownd â rhestr eiddo sy'n bodoli eisoes.

3.Fully TFT Custom gyda Gyrrwr HDMI Integredig

Gweithio gyda manufac LCD arferiadturer i fewnosod y sglodyn derbynnydd HDMI yn uniongyrchol ar PCB yr arddangosfa (neu fwrdd merch main wedi'i asio'n ddi-dor). Mae'r TFT, rheolydd cyffwrdd, gyrrwr backlight, a HDMI i gyd yn byw gyda'i gilydd.

Manteision: Y llwybrau signal byrraf=siglo-sefydlogrwydd solet. Rheolaeth lawn dros bob manyleb. Dim swmp addasydd.
Anfanteision: Amser dylunio ymlaen llaw (ond mae partneriaid da yn ei gwneud hi'n gyflym-wythnosau, nid misoedd).
Y gorau ar gyfer: prosiectau diwydiannol, meddygol, modurol, cartref clyfar neu fasnachol cyfaint uchel lle mae dibynadwyedd a ffitrwydd yn bwysig.

Llinell waelod: Mae Opsiynau 1 a 2 yn llwybrau byr "digon da". Opsiwn 3 yw peirianneg yr ateb yn lle gweithio o gwmpas cyfyngiadau-a dyna lle mae TFT LCD wedi'i deilwra yn disgleirio mewn gwirionedd.

Pan fyddwch chi'n dylunio o'r gwaelod i fyny gyda thîm gweithgynhyrchwyr TFT LCD galluog, mae'r integreiddio yn peidio â bod yn gyfaddawd ac yn dechrau bod yn gryfder. Dyma beth mae hynny'n ei ddatgloi:

Cyfanswm Rhyddid ar Maint, Siâp, a DatrysiadPortread 7" ar gyfer rheolydd wal? Bar 15.6" ar gyfer arwyddion digidol? Toriad crwn neu afreolaidd? Dim problem. Mae'r bwrdd HDMI yn graddio gyda'r panel-dim gorfodi peg sgwâr i mewn i dwll crwn.
Disgleirdeb Uchel a Chaledwch AmgylcheddolAngen 2000-4000 nits ar gyfer golau haul uniongyrchol? Amrediad tymheredd eang, IP65+ selio, gwrth-dirgryniad, gwrth-niwl? Custommonitorau TFTei drin, gyda'r cylchedwaith HDMI wedi'i optimeiddio ar gyfer afradu gwres ac EMI isel.
Cyffwrdd Sy'n Gweithio Mewn Bywyd Go IawnCynhwysedd rhagamcanol gyda chymorth maneg, llawdriniaeth wlyb â llaw, neu synhwyro pwysau-wedi'i integreiddio'n ddi-dor fel bod hwyrni cyffwrdd yn aros yn isel a dim drifft o sŵn HDMI.
Glan, Slim, Cynnyrch-Dylunio ParodTrwch cyffredinol tenau iawn, gwydr gorchudd wedi'i deilwra (gwrth-lacharedd, gwrth-olion bysedd, cyfateb lliwiau/LOGOs), llwybro cebl hyblyg. Mae'r holl beth yn mowntio fel y cafodd ei eni ar gyfer eich lloc.
Pŵer, Sefydlogrwydd a'r Gadwyn Gyflenwi yn EnnillTiwnio pŵer dirwy- (pwysig ar gyfer setiau batri neu PoE), manylebau cloi am 5-10 mlynedd i osgoi syrpreis EOL, dechreuwch yn fach (prototeipio 100-500 pcs). Dim mwy o hela am fyrddau trawsnewid prin.

Enghreifftiau go iawn rydym wedi gweld gwaith gwych:

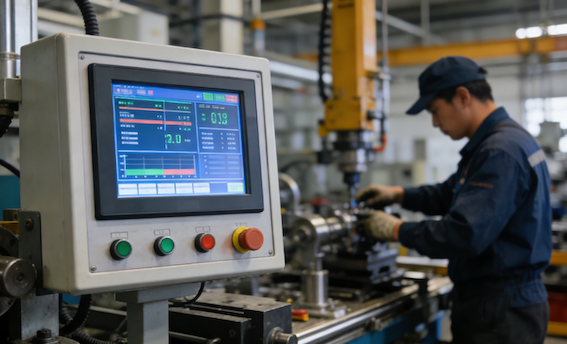

AEM diwydiannol: 10.1" uchel-monitor TFT llachar personol gyda HDMI integredig, fflysio-wedi'i osod mewn cabinet rheoli-dibynadwy hyd yn oed mewn ffatrïoedd llychlyd.

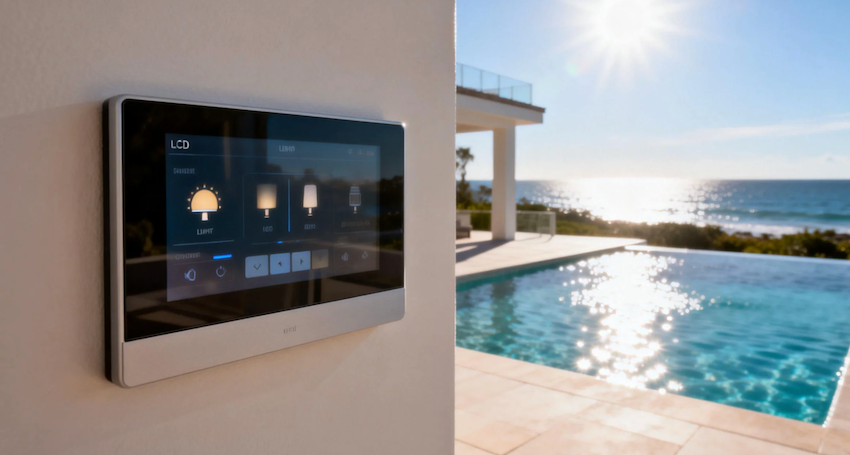

Panel cartref clyfar: sgrin gyffwrdd fertigol 8" + HDMI i westeiwr wal cudd-ffit perffaith, dim addaswyr gweladwy.
Ciosg meddygol: Gwydr gwrthfacterol + llydan-temp HDMI-arddangosfa integredig-ardystiadwy a sefydlog.
Arwyddion awyr agored: 27" bar estynedig TFT LCD gyda mewnbwn HDMI-haul-darllenadwy, diddos.

Perygl 1: Sŵn signal / fflachio → Mae gosodiad PCB personol + cyfateb rhwystriant priodol yn ei drwsio yn y ffynhonnell.
Perygl 2: Cyffwrdd yn gwrthdaro ag amseriad HDMI → Mae dewis cadarnwedd unedig a IC yn atal ymyrraeth I2C/USB.
Perygl 3: Methu â phrofion EMC → Cyn-Gwiriadau cydymffurfiad a gwarchodaeth wedi'u cynllunio i mewn o'r diwrnod cyntaf.
Perygl 4: Gorboethi neu bŵer uchel → Backlight wedi'i optimeiddio + combo sglodion HDMI effeithlon yn cadw pethau'n oer.

Mae'r problemau hyn yn pla -gosodiadau seiliedig ar addaswyr. Gydag adeiladwaith arferiad go iawn, dim ond paramedrau i'w deialu ydyn nhw.

Nid oes rhaid i integreiddio sgriniau cyffwrdd TFT LCD â HDMI olygu atebion diddiwedd. Pan fydd y gofynion yn cael-meintiau rhyfedd penodol, amgylcheddau llym, ffit perffaith,-dibynadwyedd tymor hir-mae dull gweithredu wedi'i deilwra yn troi "anodd" yn "syml."

Yn Minghua Display, dyna'n union yr ydym yn arbenigo ynddo. Fel cynhyrchwyr TFT LCD profiadol, rydym yn canolbwyntio ar atebion LCD arferol, gan gynnwys dyluniadau monitor TFT di-dor gyda HDMI integredig ar gyfer cymwysiadau diwydiannol, cartref craff, meddygol, modurol a masnachol. Dros ddegawd yn helpu timau i fynd o sgetsio i gynhyrchu sefydlog.

Oes gennych chi brosiect? Anfonwch eich manylebau-maint, cydraniad, targed disgleirdeb, amgylchedd, fersiwn HDMI, anghenion cyffwrdd-drosodd a byddwn yn rhoi adolygiad dichonoldeb am ddim ynghyd â rendradiadau 3D a BOM garw ymhen 48 awr. Prototeipio MOQ isel i ddilysu'n gyflym.
